代碼
LMC-3A
■系統概述 General Introduction
LMC-3A鋁合金母線槽適用于交流三相四線、三相五 線制，頻率50-60HZ,額定電壓至690V,額定工作電流 100-5000A的供配電系統。作為一種供工業廠房、醫院、 商場、高層建筑或高科技環境用的低成,本、高效益的輸配 電方案，從而使您在性價比方面進行權衡時，整個系統能 實施高效配電。
■結構特點 Structure Features
—、體積小、靈活性高

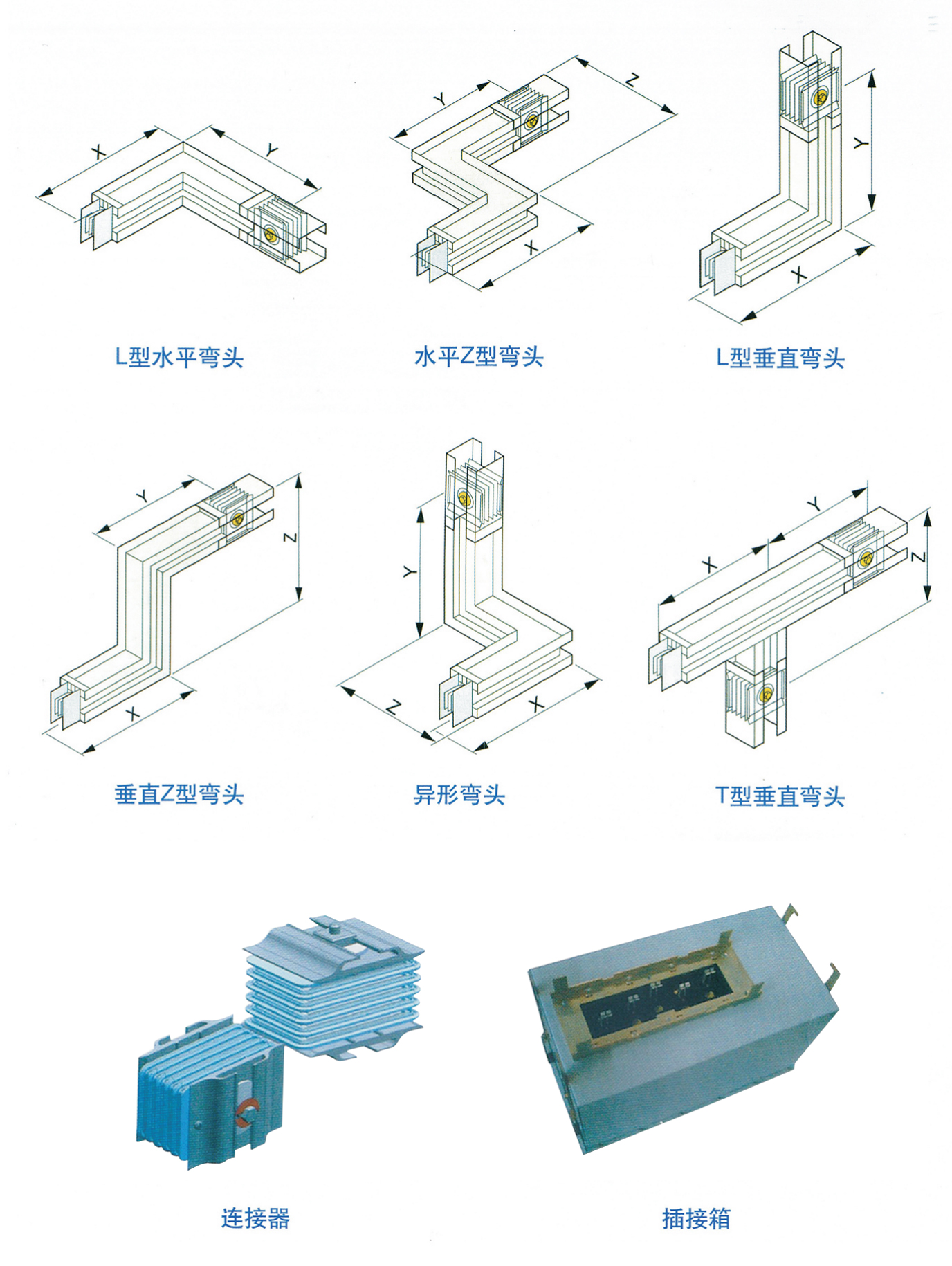

緊湊的"三明治”結構，既節省了占用空間，又具有優良的電壓降特性。各種功能單元可運用于任何轉角 和高度的改變，安裝于夾層、沿墻等任何建筑空間。
二、連接方便快捷
1.錐形絕緣板加強機械強度、模壓外殼保證壓力和邊緣不翹起。
2.大規格碗形鎰鋼墊圈，確保了接觸面壓力均勻。
:—把普通的"19"扳手就可緊固帶有紅色指示標志的雙頭單螺栓，當指示標志自然脫落時，無需任何 檢測工具就可判定連接接頭已經緊固。
4.螺栓可以在維護時再次使用。
5.接頭有士 16mm可調節。
三、 全鋁外殼
1.母線槽系統采用重量輕、模壓成型的全封閉鋁合金型材作為外殼，獨特的結構讓您不再需要考慮最佳 安裝位置和任何降容系數。
2.經過噴涂的全鋁外殼能經受1000小時的鹽霧試驗。
3.全鋁外殼具有極好的抗銹蝕、散熱性能和導電性能(整體外殼具有50%的接地容量)。
四、 優質的導電和絕緣材料
1.母線槽系統采用優質鍍錫或鍍銀銅排、鋁排作為導電材料，導電排的外表面均有良好的防腐保護。
2.導電排采用B級(130°C)的熱成型聚酯薄膜絕緣材料整體包裹，極大地提高了母線的絕緣強度和抗沖 擊強度。
3.采用環保型絕緣材料，通過ROHS要求的SGS六項物性檢測及UL認證。
五、 插接箱結構
1.插接箱的操作手柄可以安裝在箱體的正面部或側部，設置了更準確的分、合閘指示。
2.掛鎖機構用于防止插接箱誤合閘和阻止未經許可的接取電力行為。
3.帶熔絲的插接箱設置了專門的熔絲提拉工具。
4.插口模制蓋板防止手指無意觸及導電體。
5.內部接地和外殼接地采用專用觸頭。
■外形尺寸及重量
|
銅母線： |
電流 |
寬度 |
咼度 |
母線重含 |
Weight |
|
Copper conductor |
Current |
Width |
Height |
四絞制(kg/m) |
五線制(kg/m) |
|
|
(A) |
(mm) |
(mm) |
Four lines |
Five lines |
|
|
250 |
128 |
77 |
9.0 |
9.5 |
|
|
400 |
128 |
87 |
11.5 |
12.3 |
|
|
630 |
128 |
92 |
12.5 |
13.4 |
|
|
800 |
128 |
102 |
15.0 |
16.2 |
|
|
1000 |
128 |
112 |
16.9 |
18.4 |
|
|
1250 |
128 |
127 |
20.9 |
22.7 |
|
|
1350 |
128 |
142 |
23.9 |
26.2 |
|
|
1600 |
128 |
157 |
27.7 |
30.4 |
|
|
2000 |
128 |
187 |
34.7 |
38.1 |
|
|
2300 |
128 |
222 |
42.7 |
47.1 |
|
|
2500 |
128 |
262 |
51.8 |
52.3 |
|
|
3150 |
128 |
339 |
62.6 |
69.3 |
|
|
3800 |
128 |
389 |
74.5 |
82.5 |
|
|
4000 |
128 |
409 |
79.3 |
87.9 |
|
|
4500 |
128 |
499 |
99.9 |
110.8 |
|
|
5000 |
128 |
539 |
109.6 |
121.6 |
|
|
|
|
|
|
|
|
鋁母線： |
電流 |
寬度 |
咼度 |
母線重堂 |
r Weight |
|
Al conductor |
Current |
Width |
Height |
四線制(kg/m) |
五線制(kg/m) |
|
|
(A) |
(mm) |
(mm) |
Four lines |
Five lines |
|
|
100-250 |
128 |
87 |
6.7 |
7.0 |
|
|
400 |
128 |
97 |
7.7 |
8.1 |
|
|
500 |
128 |
107 |
8.3 |
8.7 |
|
|
630 |
128 |
117 |
9.0 |
9.5 |
|
|
800 |
128 |
137 |
10.7 |
11.3 |
|
|
1000 |
128 |
152 |
11.5 |
12.2 |
|
|
1250 |
128 |
182 |
14.5 |
15.2 |
|
|
1350 |
128 |
197 |
15.0 |
16.2 |
|
|
1600 |
128 |
217 |
16.9 |
18.3 |
|
|
2000 |
128 |
257 |
20.1 |
21.7 |
|
|
2300 |
128 |
287 |
22.6 |
24.5 |
|
|
2500 |
128 |
307 |
24.5 |
26.6 |
|
|
3150 |
128 |
459 |
33.6 |
36.7 |
|
|
3800 |
128 |
549 |
40.7 |
44.5 |
|
|
4000 |
128 |
589 |
44.0 |
48.1 |
